La arquitectura contemporánea exige transparencia y ligereza, utilizando el cristal no solo como un cerramiento estético, sino como un material estructural clave.
Esta elección, especialmente en aplicaciones de altura o donde hay riesgo de caída (fachadas y barandillas), conlleva una alta responsabilidad ingenieril.
El cristal laminado es la respuesta técnica a este desafío. Se compone de dos o más láminas de cristal unidas de forma permanente por una o varias capas intermedias de polímero (EVA film, PVB, o SGP).
El principio clave de la seguridad pasiva es que, en caso de rotura, la interlámina mantenga los fragmentos fuertemente adheridos al polímero, sosteniendo la integridad de la barrera y evitando la dispersión de escombros o la caída de personas.
I. Vidrio Laminado vs. Templado: La Redundancia es la Seguridad
La diferenciación entre el cristal laminado y el templado monolítico es fundamental en la gestión de riesgos de cualquier proyecto:
| Característica: | Vidrio Templado Monolítico: | Vidrio Laminado (con EVA, PVB o SGP): |
|---|---|---|
| Resistencia Inicial | Muy alta (4 a 5 veces más que el vidrio float) | Media-alta (Según la combinación) |
| Modo de Fallo | Catastrófico: Se desintegra totalmente en pequeños fragmentos romos. La barrera desaparece. | Controlado: Mantiene su forma. Los fragmentos rotos quedan adheridos a la interlámina. |
| Función Post-Rotura | Nula. Riesgo de caída o desprendimiento. | Actúa como barrera efectiva hasta su reemplazo. |
Para aplicaciones estructurales o en altura, la desintegración inmediata del templado es un riesgo inaceptable.
Por ello, el estándar técnico es el vidrio laminado templado, que combina la alta resistencia inicial del templado con la seguridad residual del laminado

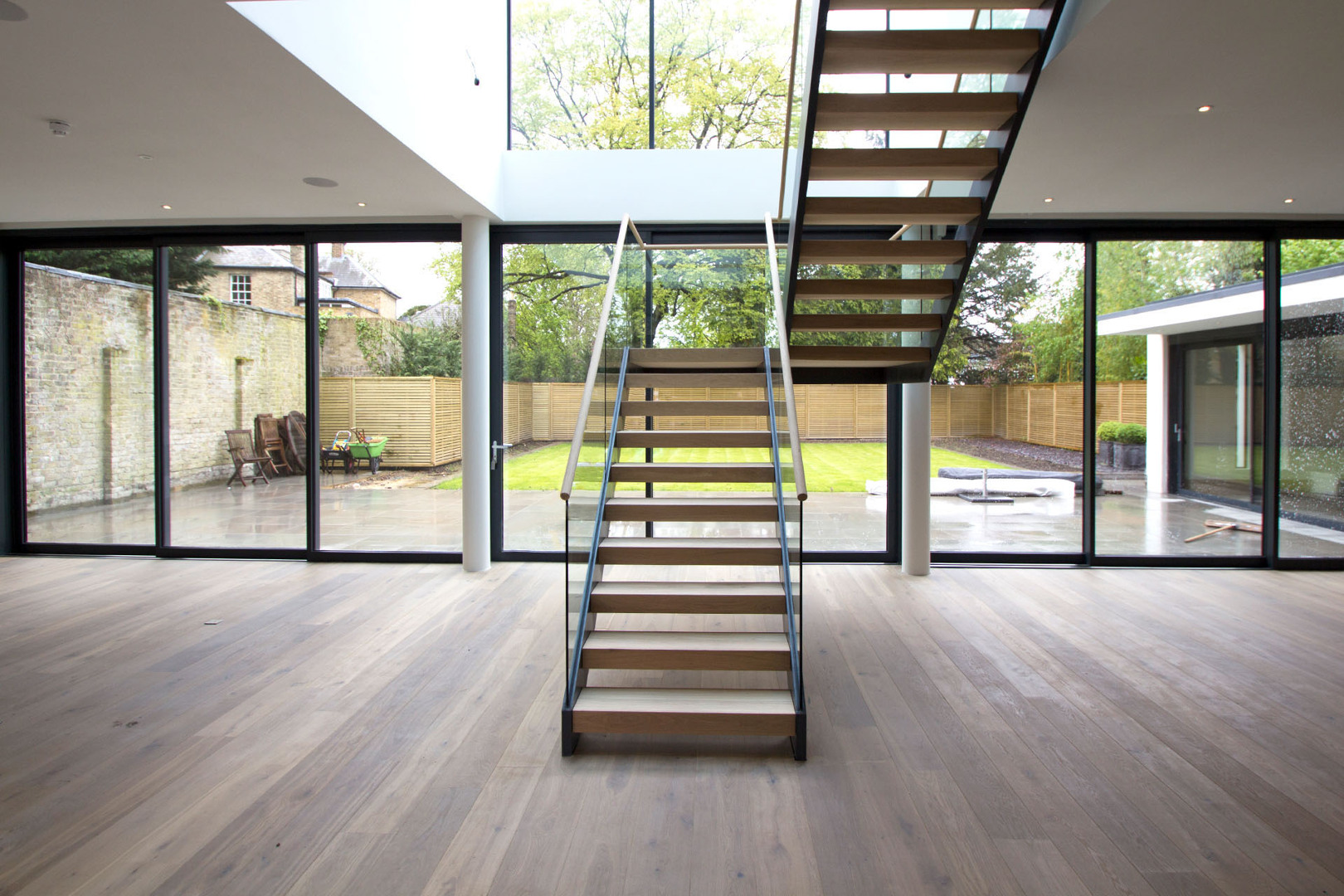

II. El Vidrio Laminado en Barandillas: Protección Anticaída
Las barandillas de cristal son elementos de seguridad crítica cuya función principal es resistir cargas de impacto dinámico (como el golpe de una persona) y mantener la contención en caso de rotura.
1. Requisito Normativo y Redundancia
La normativa (como los códigos de construcción en México o las normas ANSI/CPSC en EE. UU.) exige la redundancia en las barandillas. La especificación habitual es vidrio laminado templado porque:
- Resistencia a Impacto: El vidrio templado proporciona la resistencia inicial necesaria frente a un impacto dinámico.
- Retención de Carga: La laminación con la interlámina (EVA film o SGP) garantiza que, si una capa se rompe, la barrera no desaparezca, evitando la caída.
2. Dimensión para Barandillas Estructurales.
En los diseños modernos sin montantes (cantilever), el cristal es el soporte principal.
En estas aplicaciones críticas, el espesor y la interlámina son vitales:
- Espesores Típicos: Para barandillas estructurales, las configuraciones mínimas recomendadas comienzan en 17.52mm (dos hojas de 8mm con una interlámina de 1.52mm) o 21.52mm (10+10mm).
- Selección de Material: El EVA film de alto rendimiento o el SGP son la elección preferida, ya que resisten la humedad en los bordes expuestos, un fallo común del PVB tradicional en exteriores. El SGP, con su rigidez extrema (5 veces mayor que el PVB), es obligatorio para las estructuras más exigentes.
III. El Vidrio Laminado en Fachadas: Resistencia a Cargas Dinámicas
En fachadas y muros cortina, el vidrio laminado protege contra cargas ambientales extremas y asegura que los fragmentos no caigan desde gran altura.
- Cargas de Viento y Sísmicas: El diseño del vidrio debe resistir fuerzas dinámicas calculadas bajo estándares como la ASTME 1300 y el IBC (International Building Code).
La laminación garantiza que, incluso si el vidrio se rompe por una carga excesiva, los fragmentos permanezcan adheridos al marco, minimizando los riesgos para los peatones y manteniendo la envolvente del edificio. - Durabilidad del Borde Expuesto: En sistemas de fachada de punto fijo o con bordes expuestos, es crucial utilizar EVA film o SGP.Estos polímeros demuestran una resistencia intrínseca superior al envejecimiento y la humedad, previniendo la delaminación prematura que puede ocurrir con el PVB en estas condiciones. El vidrio laminado es la única solución que proporciona la seguridad estructural post-rotura requerida por los códigos de construcción modernos.
